    光纤连接器端面APC、UPC、PC的区别

    编辑:Hunter  来源:Fopto  日期:2018年4月18日


    实验室常见的光纤接头主要有FC/PCFC/APC两种。这里的FC指的是ferrule contactor,是钢制的金属套筒(光纤连接器与电缆连接器的一个区别就是金属质地,电缆连接器多采用铜质,为的是导电性好;而光纤连接器没有导电一说,另外铜既软又贵还生锈)。对于都是金属的连接器而已,常忽略这两个缩写。如FC/PC我们可以约定俗成称为PC,而APC则指的是FC/APC

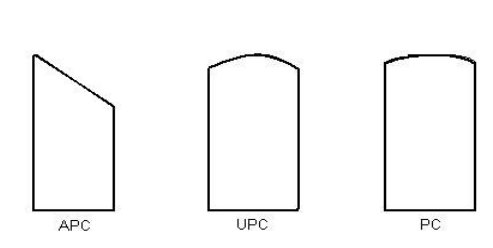

          PC指的是紧密接触(physical contact),同样是紧密接触,根据回波损耗的不同,连接器分为PC, SPCUPCAPCSPC指的是super physical contact, UPC指的是ultra physical contactPC, SPCUPC工业标准规定的回波损耗分别为-35dB, -40dB-50dB (回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号)。不同的连接器原则上不能混接,但PC, SPCUPC的光纤端面都是平面的,差别在磨的质量,所以,PC,SPCUPC的混连还不至于对连接器形成永久性的物理损伤。
          APC则完全不同,它的端面被磨成一个8度角,就是减少反射,其工业标准的回波损耗为-60dBAPC连接器只能与APC相连接。由于APC的结构与PC完全不同,如果用法兰盘将这两种连接器连接,就会损坏连接器的光纤端面。连接APCPC的办法:通过PCAPC转换的光纤跳线来实现。另外要说明的是APC连接器通常是绿色的(而黄色的光纤则只是单模光纤),而且人眼就能看到光纤端面的倾斜。
           因此,为了避免实验过程中连接器使用的混乱(避免毁坏光谱仪等输入端口),在购买激光器,跳线等时,应明确清楚连接器FC/APC
          FC/PC FC/UPC FC/APC能够混合连接,信号衰减不会很大,按照国标插损应该是小于0.5dB。应用主要取决于适配器的类型,一般通信ODF架用FC多,设备光口用SC多,SC在局域网和广电较多。
