产品名称：超高隔离度光纤隔离器780nm980nm1064nm
超高隔离度光纤隔离器，
包含了780nm,808nm,850nm,915nm,976nm,980nm,1030nm,1040nm,1053nm,1064nm等等
隔离度最小值为55dB, 典型值为65dB
【产品详情】
| 超高隔离度光纤隔离器780~1064nm（55dB以上） | ||||||||||||||||||||||||||||||||||||
| 包含了780、808、850、915、976、1030、1040、1053、1064nm的偏振不相关在线光学隔离器是一种单向传光器件，具有阻止光反向通过的功能。当然飞博特设计的这款偏振无关在线隔离器具有高隔离度、低插入损耗和承受高功率的能力。光学隔离器通常用来保护激光器或放大器，防止背反射光。目前可选的功率有1~20W，波长涵盖1.0um附近。 | ||||||||||||||||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度 | ||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | ||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| 应用 | ||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | ||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | ||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | ||||||||||||||||||||||||||||||||||||
| 产品规格 | ||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | |||||||||||||||||||||||||||||||||
| 中心波长 | nm | 780、808、850、980、1030、1053、1064 or customized | ||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±5 | ||||||||||||||||||||||||||||||||||
| 承受功率（CW） | W | 20 or customized | Max. | |||||||||||||||||||||||||||||||||
| 峰值功率（ns Pulse） | kW | 10 | Max. | |||||||||||||||||||||||||||||||||

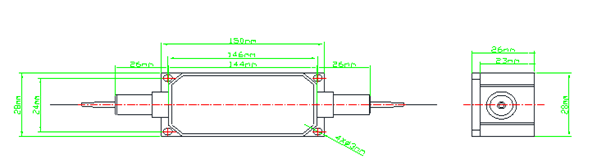

| 封装尺寸 | mm | 150x28x26 | ||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.8 | Max. | |||||||||||||||||||||||||||||||||
| 插入损耗（@23℃） | dB | 1.2 | Max. | |||||||||||||||||||||||||||||||||
| 峰值隔离度（Type） | dB | 65 | ||||||||||||||||||||||||||||||||||
| 隔离度（@23℃） | dB | 55 | Min. | |||||||||||||||||||||||||||||||||
| 偏振相关损耗 | dB | 0.2 | Max. | |||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 45 | Min. | |||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | |||||||||||||||||||||||||||||||||
| 光纤类型 | HI780 、HI 1060 fiber or Customized | |||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | ||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | ||||||||||||||||||||||||||||||||||
| 备注 | ||||||||||||||||||||||||||||||||||||
| * 随着技术改进，封装尺寸会略有调整，如果介意请下单确认细节。 | ||||||||||||||||||||||||||||||||||||
| * 涉及到脉冲功率的，请与我们确认细节。 | ||||||||||||||||||||||||||||||||||||
| 订购信息 | ||||||||||||||||||||||||||||||||||||
| HPII-AAAA-BB-C-DD-EE-FF | ||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 光纤类型 BB | 套管类型C | 尾纤长度 DD | 接头类型 EE | 功率 FF | |||||||||||||||||||||||||||||||
| 780 - 780nm | H7 - HI 780 Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | 01 - 1W | |||||||||||||||||||||||||||||||
| 850 - 850nm | H6 - HI 1060 Fiber | L - 900um Loose tube | 08 - 0.8m | 03 - 3W | ||||||||||||||||||||||||||||||||
| 980 - 980nm | 20 - 20/400um DCF | 10 - 1.0m | 05 - 5W | |||||||||||||||||||||||||||||||||
| 1053 - 1053nm | SS - Specify | 15 - 1.5m | 10 - 10W | |||||||||||||||||||||||||||||||||
| 1064 - 1064nm | SS - Specify | 20 - 20W | ||||||||||||||||||||||||||||||||||
| SSSS - Specify | SS - Specify | |||||||||||||||||||||||||||||||||||
