产品名称：1060nm1064nmOCT宽带光纤环形器
1050nm 1060nm 1064nmOCT 用宽带环形器
飞博特生产的专门应用于OCT上的环形器产品具备高的传输效率，容易形成高的信噪比。
我们提供其他波长的OCT用环形器产品，如需其他波长或者带宽请联系我们。
【产品详情】
| 3端口宽带偏振无关光环形器1050、1060±50nm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 带宽宽 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦OCT系统 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦仪器设备 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1050 1060, 1064 or customized | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

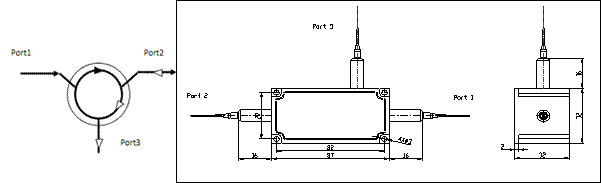

| 端口及工作方式 | 3端口， (Port 1→2, 2→3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 插入损耗@1060nm 1→2,2→3 | dB | 1.7 (Max.), 1.4 (Typ.) | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 插入损耗@1010-1100nm1→2,2→3 | dB | 2.0 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔离度@1010-1100nm, port2→1 | dB | 25 (Min.), 30 (Typ.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔离度@1010-1100nm, port3→2 | dB | 13 (Min.), 21 (Typ.) | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波长相关损耗 | dB | 0.4 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 偏振相关损耗 | dB | 0.15 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 偏振模色散 | ps | 0.1 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 50 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | HI1060 Fiber or customized | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PIBCIR-AAAA-BB-C-DD-EE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 光纤类型 BB | 套管类型C | 尾纤长度 DD | 接头类型 EE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1064 - 1064nm | H6 - HI 1060 Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1050 - 1050nm | SS - Specify | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS - Specify | LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS - Specify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
